Simple-As-Possible 컴퓨터

Albert P. Malvino가 에서 제시한 컴퓨터 모델. 단순한 SAP 컴퓨터 아키텍처를 통해 컴퓨터의 원리를 설명한다.

SAP-1

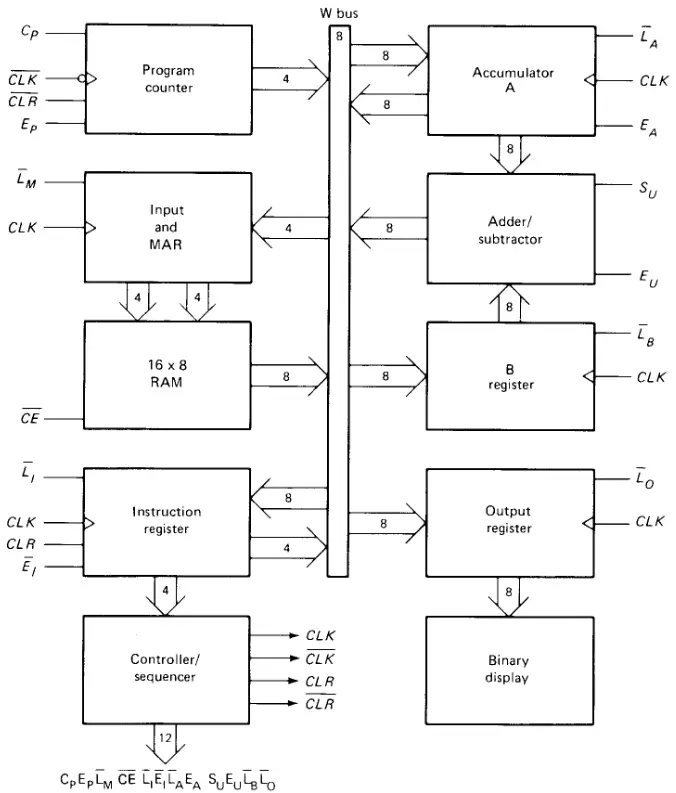

Architecture

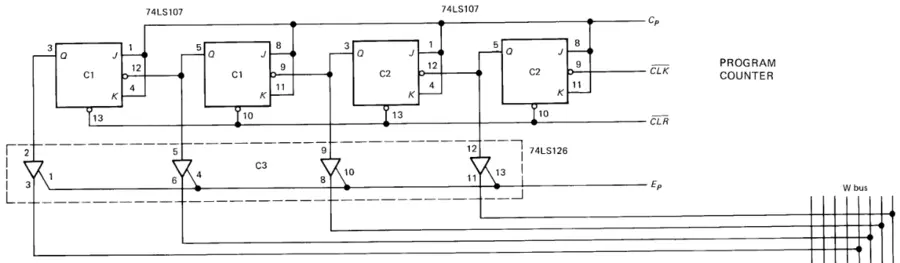

Program counter

0000부터 1111까지 증가하는 카운터. 인스트럭션을 하나 fetch하면 카운트가 하나 늘어난다. 따라서 각 fetch 사이클의 시작점에서 PC는 현재 인스트럭션의 주소를 가지고 있게 된다.

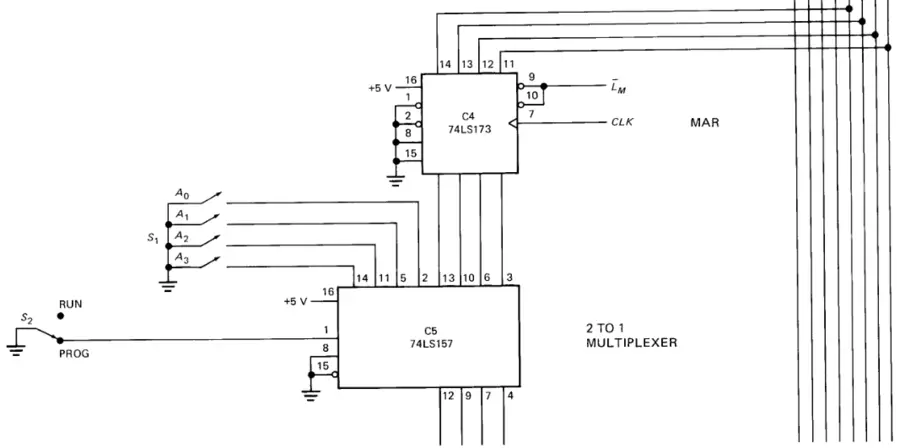

Input & MAR (Memory address register)

입력 유닛에는 주소 스위치 레지스터와 데이터 스위치 레지스터가 포함된다. 주소 스위치 레지스터는 PC로부터 주소를 받아서 메모리에 전달하는 역할을 하고, 데이터 스위치 레지스터는 입력 데이터를 저장한다. 두 스위치 레지스터는 4개의 주소 비트와 8개의 데이터 비트를 RAM으로 전달할 수 있다. 참고로 인스트럭션과 데이터 워드는 컴퓨터 구동 전에 RAM에 작성되어 있어야 한다. 다이어그램에서 핀 14, 11, 5, 2는 주소 스위치 레지스터로부터 들어온다.

MAR은 메모리의 일부로, 컴퓨터가 작동할 때 PC의 주소 값을 전달받는다. 이후 MAR은 읽기 동작이 수행될 때 전달받은 4비트 주소를 RAM에 전달한다.

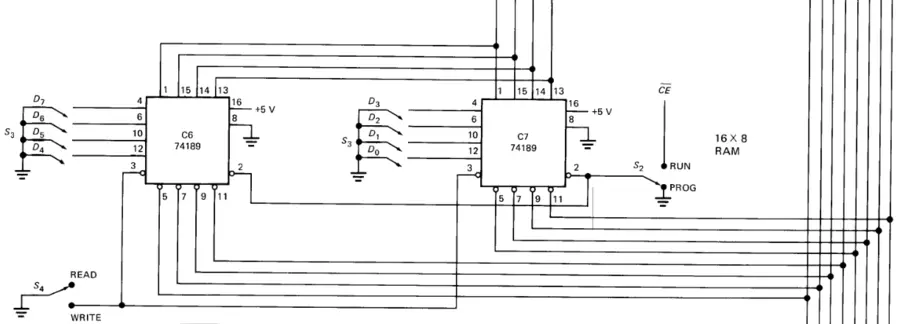

Random-access memory

16 $\times$ 8 정적 TTL RAM. RAM은 MAR로부터 4비트 주소를 받는다. 이 주소를 이용해 RAM에 저장된 인스트럭션 워드나 데이터 워드를 W 버스로 연결된 컴퓨터의 다른 부분에서 사용할 수 있다.

Instruction register

메모리로부터 인스트럭션을 읽기 위해 컴퓨터는 메모리 읽기 동작을 수행하는데, 이때 IR은 W 버스에 주어진 메모리 주소의 내용을 전달한다. IR의 내용은 두 니블(4비트)로 나뉘는데, 상위 니블은 Controller-sequencer 블록으로 직접 전달되며, 하위 니블은 W 버스로 전달된다.

Controller-sequencer

각 컴포넌트에 적절한 신호를 보내 제어하는 역할을 한다. IR로부터 받은 opcode를 보고 이에 따라 $CON = C_PE_PL_ME_R\ L_IE_IL_AE_A\ S_UE_UL_UL_U$ 신호를 출력한다. 계산기와 컴퓨터를 구분짓는 결정적인 요소이다.

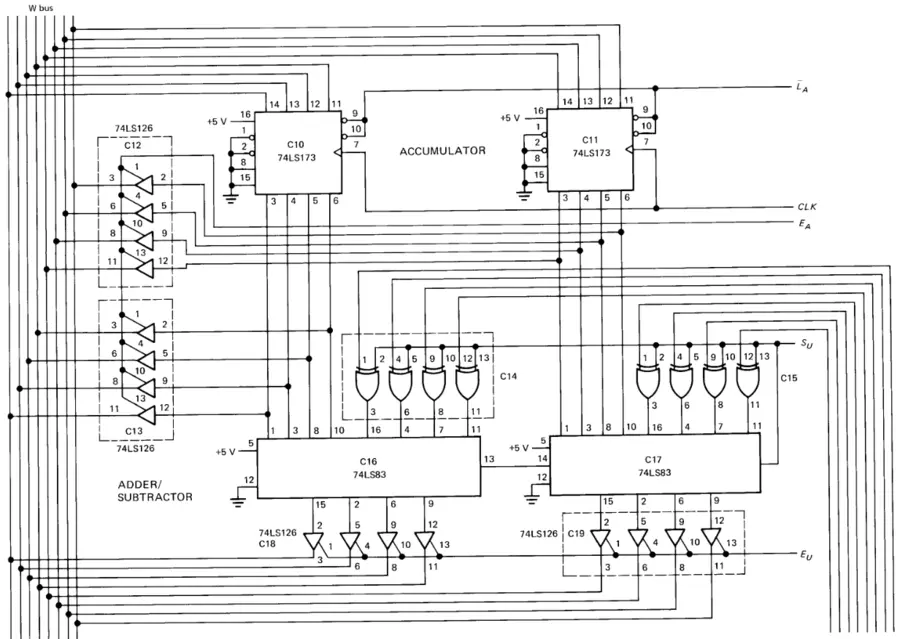

Accumulator (A)

연산의 중간 결과를 저장하는 버퍼 레지스터다. 두 출력 중 하나는 Adder-subtracter로 직접 전달되고, 다른 하나는 W 버스로 전달된다. 8비트 accumulator 워드는 연속적으로 adder-subtractorer로 흘러가며, $E_A$가 HIGH일 때 같은 워드가 W 버스로 전달된다.

Adder-subtracter

2의 보수를 사용하는 adder-subtracter이다. $S_U$가 LOW일 때 출력은 $S = A + B$이며, HIGH일 때 출력은 $A = A + B'$이다. adder-subtracter는 비동기적(unclocked)이며, 입력 워드가 바뀌면 최대한 빠르게 내용이 변경된다. $E_U$가 HIGH일 때 결과가 W 버스로 전달된다.

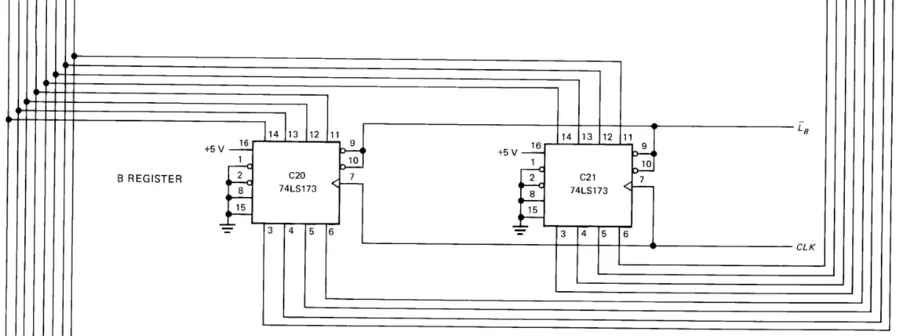

B register

산술 연산에 사용하는 버퍼 레지스터.

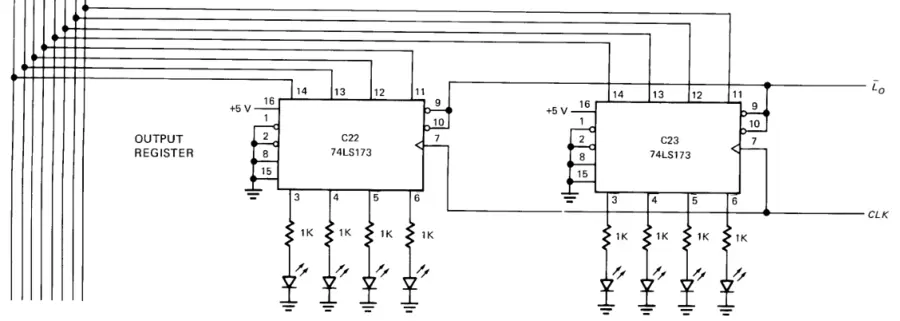

Output register

컴퓨터가 연산을 마치면 accumulator에 결과가 저장되는데, 이 결과를 외부 세계에 표현하기 위한 레지스터이다.

Binary display

단순히 8개의 LED로 구성된 디스플레이. output register의 결과를 바이너리 형식으로 보여준다.

Machine cycle

컨트롤 유닛은 컴퓨터의 자동화된 연산의 핵심이다. 프로그램과 데이터가 메모리에 로드된 뒤, 시작 신호는 제어권을 CON에게 넘긴다. CON은 각 인스트럭션을 fetch, execute하는 컨트롤 워드를 출력한다. 각 인스트럭션이 fetch, execute되는 동안, 컴퓨터는 레지스터 내용이 변경되는 6단계의 machine cycle를 거친다. 사이클의 페이즈를 나타내기 위해서는 링 카운터를 사용한다.

링 카운터는 CON의 일부다. 링 카운터는 $T = T_5T_4T_3T_2T_1T_0$ 출력을 내며, 컴퓨터가 막 실행됐을 때 링 워드는 $T = 000001$가 된다. 다음 네거티브 클럭 엣지마다 링 워드는 $T = 000010$, $T = 000100$, $T = 001000$, …, $T = 100000$과 같이 증가한다. 링 카운터는 다시 $T = 000001$로 돌아오며, 이 사이클을 반복한다. 각 링 워드는 하나의 머신 페이즈를 의미한다.

• Fetch cycle:
  • $T_0$는 주소 페이즈(address phase)로, 이때 PC의 주소가 MAR로 전달된다. CON은 주소 페이즈를 위해 $0110\ 0000\ 0000$을 출력한다.
  • $T_1$은 메모리 페이즈다. MAR로부터 주소를 받은 ROM은 해당하는 인스트럭션을 IR로 보낸다. 이때 CON의 출력은 $0001\ 1000\ 0000$.
  • $T_2$는 증가 페이즈(increment phase)다. PC가 1 증가하며, fetch 사이클의 마지막 단계다.
• Execution cycle: $T_3$부터 $T_5$는 execution 사이클이다. 인스트럭션에 따라 레지스터가 변경된다.
  • LDA 루틴: 만약 LDA 9 명령이 로드되면, $IR = 0000\ 1001$이 된다. 첫 실행 페이즈에서 IR은 4개의 MSB 0000을 CON으로 보내고, 4개의 LSB 1001은 버스를 통해 MAR로 로드된다. 두 번째 실행 페이즈에서는 MAR이 가리키는 ROM의 데이터가 A로 로드된다. 마지막 페이즈에는 CON이 모든 비트를 0으로 출력해 모든 레지스터가 비활성화된다.
  • ADD 루틴: ADD B 명령이 로드되면, $IR = 0001\ 1011$이 된다. 첫 실행 페이즈에서 opcode는 CON으로, 주소는 MAR로 보내진다. 두 번째 페이즈에서는 $E_R$과 $L_B$가 활성화되고, (CON에 인스트럭션에 따라 어떤 컨트롤 비트를 활성화할지 하드코드되어 있다.) ROM의 데이터는 B 레지스터로 전달된다. 마지막 페이즈에는 ALU가 A 레지스터에 B 레지스터의 값을 더하고, 그 결과를 A 레지스터에 저장한다.
